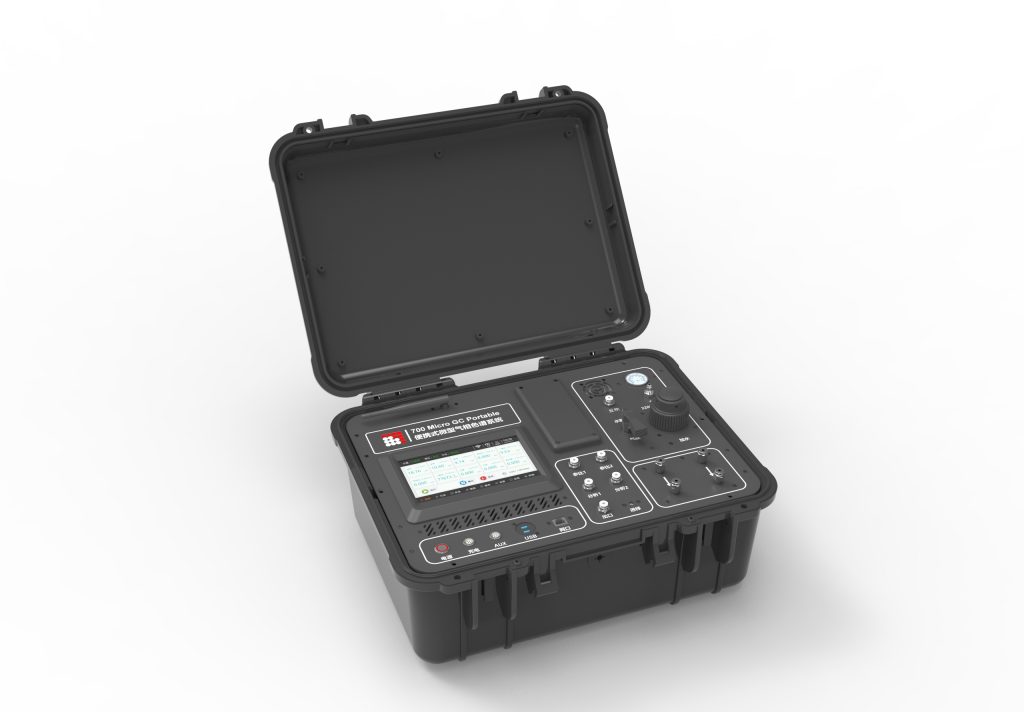

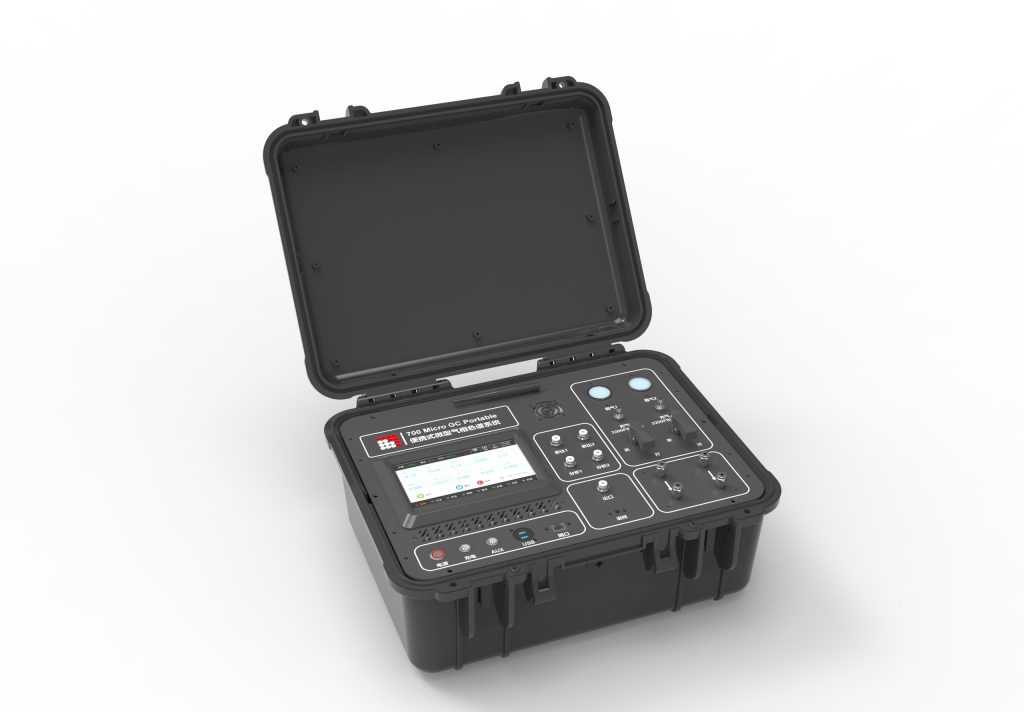

700 Portable Micro GC 微型气相色谱系统(便携版)

00

台式微型气相色谱系统,请点击链接:700 Micro GC 台式微型气相色谱系统

过程微型气相色谱系统,请点击链接:700 Process Micro GC Ex 过程微型气相色谱系统

简介

PHXTEC 700 Portable Micro GC 基于全新一代的微型气相色谱平台开发, 核心微色谱模块气路控制、温度控制全面升级,同时支持多路、多类型微型检测器。模块微型化设计,进样、分离和检测模块高度集成,模块尺寸仅 250×120×89 mm,每个模块都是一个独立的微型气相色谱仪,具有分析快速、精确度高、稳定性好的特点。

仪器集成微型气相色谱分析模块、通信模块、主控显示模块和气源电池模块。载气可选用内置氢气发生器产生的氢气作为载气(电解水制氢无需充气)或内置高压钢瓶气作为载气(高压充气)。

700 Portable Micro GC 微型气相色谱系统(便携版)操作简单,不需复杂的气路连接和方法设置,占用空间仅为常规气相色谱的一半,可作为实验室气相色谱仪,极小量的载气及电力消耗也使其同样适应于现场便携分析。

系统支持µFID、µTCD和µPID等多种检测器,可以广泛应用于石油化工、电力检测、天然气勘探、环境监测、科学研究、煤矿安全及过程控制等领域。

00

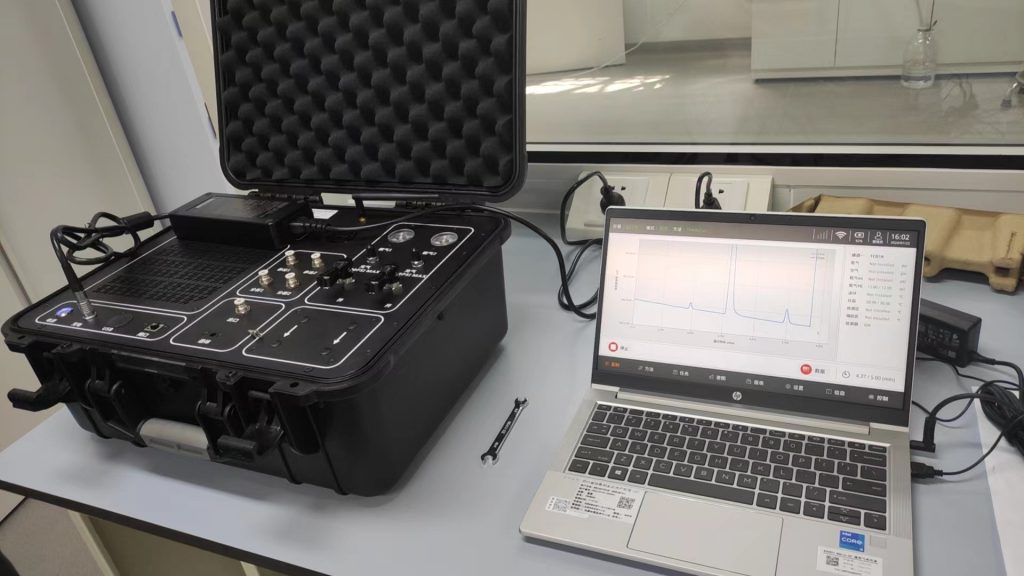

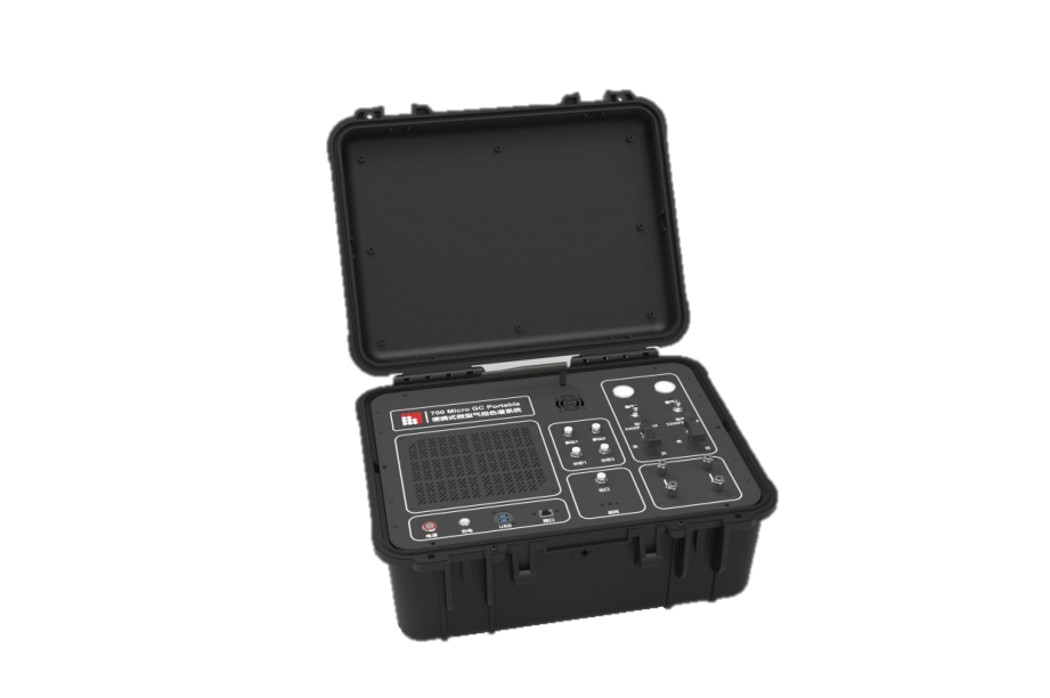

便携式型气相色谱系统(三通道)

仪器特点

体积小重量轻
紧凑的设计和微型部件的选用使色谱仪的体积和重量大大减小,更节省空间。
模块化设计
每一个色谱模块都是一个独立的气相色谱仪,模块化设计易于维护和扩展 。
多通道并行处理
每个通道独立运行,分析时间一般仅为几十秒至几分钟,并行分析效率高。
完全独立模块
模块集成色谱所有功能单元,无需额外搭配主控板而完全独立运行。
多检测器

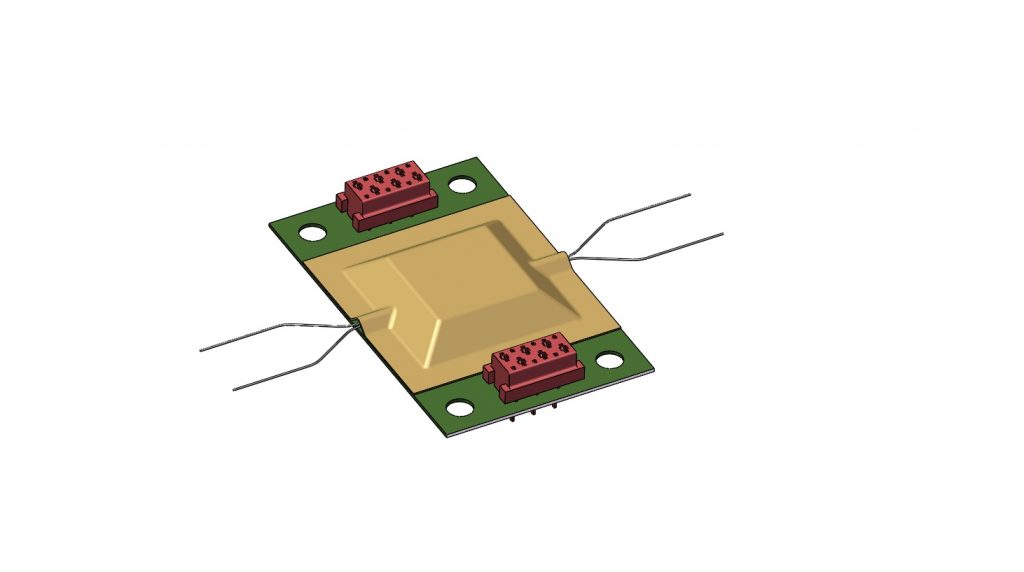

支持 µFID(7cm)、µTCD(MEMS)和 µPID检测器。
高灵敏度
µFID 检测器最低检测限 0.1 ppm,µTCD 检测器最低检测限1 ppm,有数十倍于传统气相色谱检测器的灵敏度。
耗气量小
仅需要少量样品气就可以进行分析,载气流量小于10 ml/min,消耗极小。
容易维护
标准化的气路和电气接口非常便于维护,经过简单培训新手也可以在数分钟内完成模块更换。

00

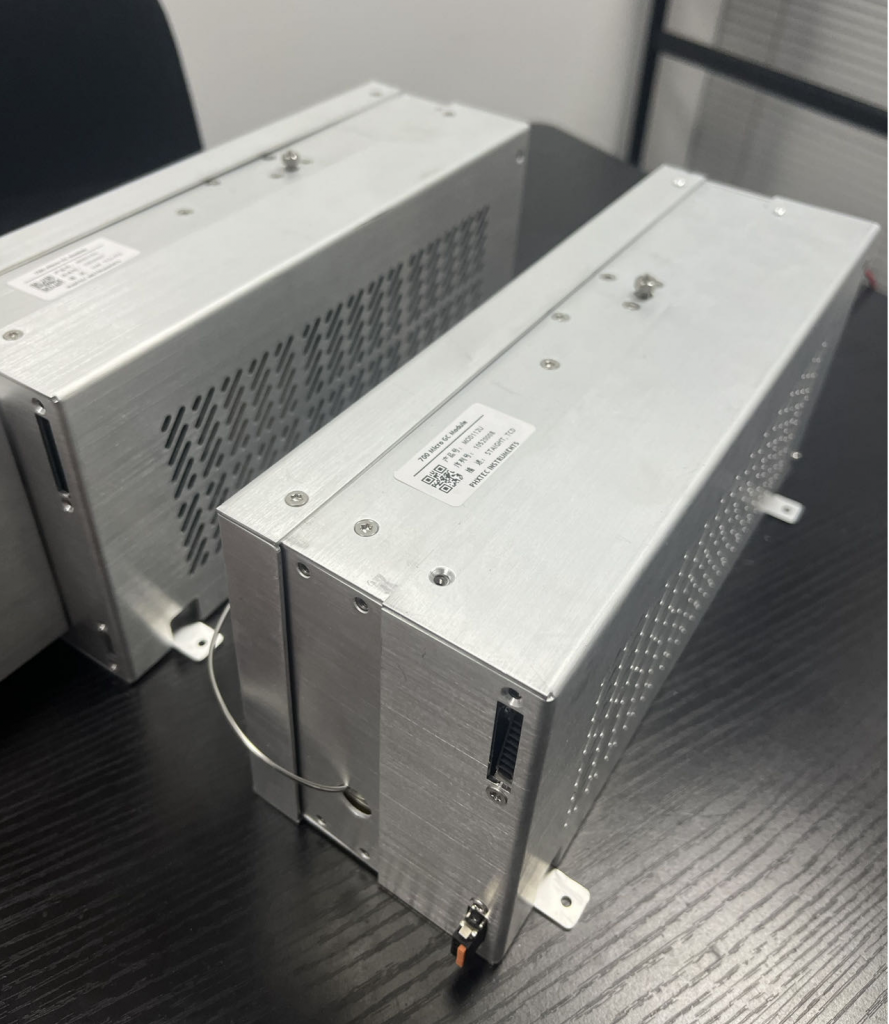

微型气相色谱模块

应用场景

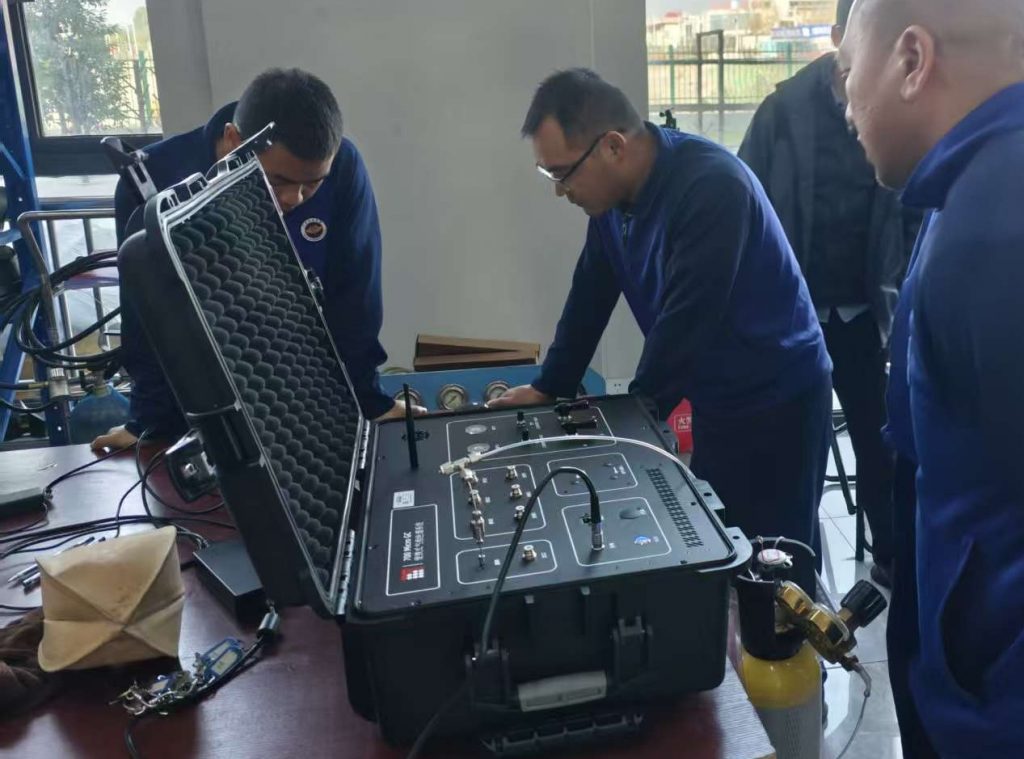

便携检测
搭配我们成熟的便携气源和电源解决方案,便携式700 Portable Micro GC 微型气相色谱可迅速转移至现场检测,提高检测效率同时减少样品流通环节带来的误差。全内置气体发生器免充气维护,无限续航。

00

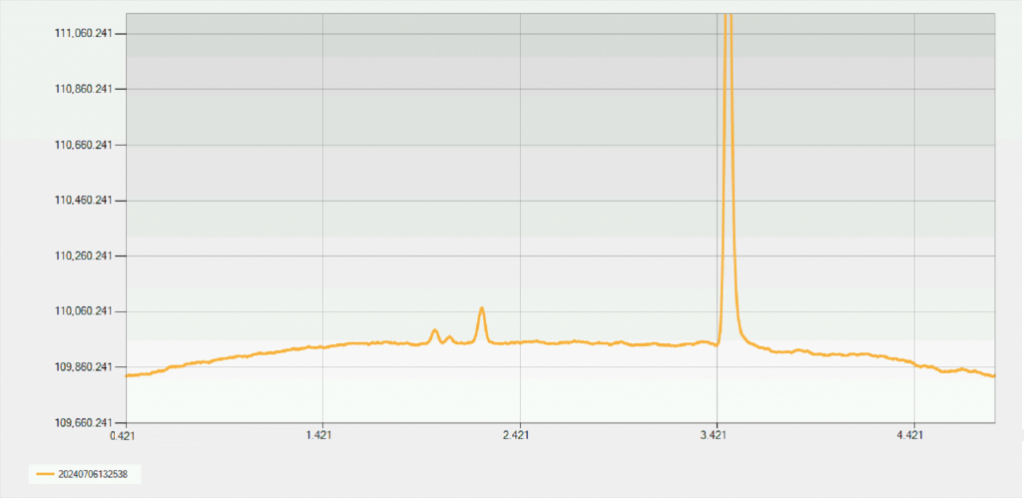

环境空气中的He(~5ppm)/Ne(~18ppm)/H2(~5ppm)/O2/N2

00

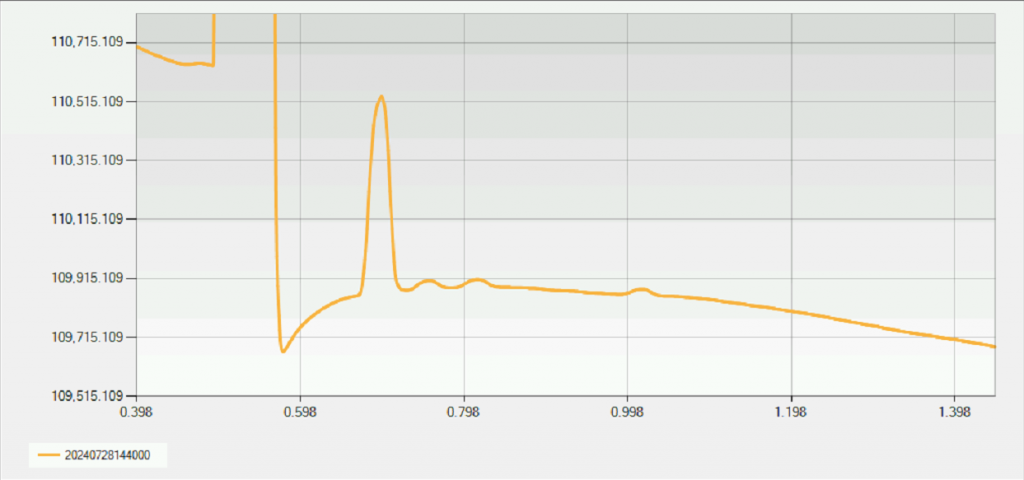

CO2(50ppm)/C2H4(2ppm)/C2H6(2ppm)/C2H2(2ppm)

技术数据

模块参数

温度区域 4路,最高250℃,控制精度0.01℃
压力控制 4路,电子压力控制,控制精度0.01psi
进样器 直通、反吹
色谱柱 毛细柱、微填充柱
检测器 µFID ,最低检测限 0.5ppm (STD) / 0.1ppm (PRO)
µTCD,最低检测限10ppm (STD) / 1ppm (PRO)
µPID,最低检测限1 ppb
线性范围 µTCD (MEMS) ,106
分析时间 0.5 – 10 min
重复性 ≤0.5% RSD
载气类型 氢气、氦气、氮气、氩气、零级空气
通信方式 RS232、RS485
模块尺寸 250×120×89 mm
模块重量 1.2 – 1.5 Kg
电源 24VDC,最低至10W

仪器参数

使用方式 主机内置气源及电池
通道数量 任意多个模块并行分析
进样方式 内置泵抽取进样或微正压注射进样
数据存储 SQL数据库、文件服务器
主机工作站 NextLab-GC
网页工作站 NextWL-Web
控制终端 电脑、平板、手机
外部触发 多路外部信号触发动作
充电电源 24V DC、90 – 220V AC适配器
通信 网口 RJ45 / 串口RS232 / 无线WIFI
尺寸 480×380×210mm(便携版双通道, 含气瓶电池)
重量 12Kg (双通道)
工作环境 温度0 – 50℃,湿度0 – 95%

气瓶电池

燃烧气(如需要) 内置氢气发生器(续航120小时)
助燃气(如需要) 内置空气发生器 / 除烃模块
载气 内置氢气发生器(续航120小时)/ 内置载气气瓶(续航16小时)
电池 内置大容量锂电池(续航6小时,可扩展)

应用领域

永久性气体分析
环境挥发性气体分析 / 低浓度苯系物分析
变压器油溶解气体分析
石油 / 天然气勘探,快速录井
永久性气体分析
天然气 / 热值测定
简单到复杂的炼厂气分析
矿井气体分析
特种气体分析及质量控制
合成气及催化反应评价
沼气分析
硫化物气体分析
燃料电池气体分析
地震温泉气体分析
垃圾填埋气体分析
