700 Micro GC 微型气相色谱系统

00

实验室/便携/在线

便携微型气相色谱系统,请点击链接:700 Portable Micro GC 便携微型气相色谱系统

过程微型气相色谱系统,请点击链接:700 Process Micro GC Ex 过程微型气相色谱系统

简介

PHXTEC 700 Micro GC 基于全新一代的微型气相色谱平台开发,核心微色谱模块气路控制、温度控制全面升级,同时支持多路、多类型微型检测器。模块微型化设计,进样、分离和检测模块高度集成,模块尺寸仅 250×120×89 mm,每个模块都是一个独立的微型气相色谱仪,具有分析快速、精确度高、稳定性好的特点。

700 Micro GC微型气相色谱系统操作简单,不需复杂的气路连接和方法设置,占用空间仅为常规气相色谱的1/10,可作为实验室气相色谱仪。极小量的载气及电力消耗也使其同样适应于现场便携分析或取样点附近分布式在线分析。

系统支持µFID、µTCD和µPID等多种检测器,可以广泛应用于石油化工、电力检测、天然气勘探、环境监测、科学研究、煤矿安全及过程控制等领域。

00

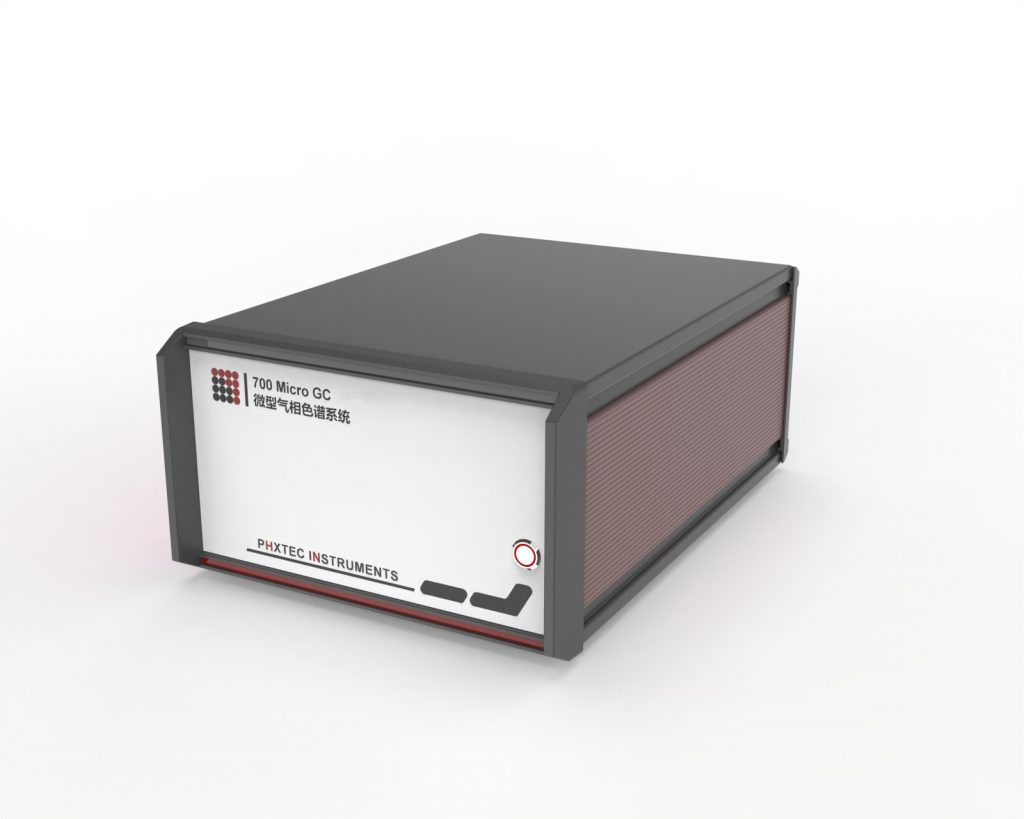

微型气相色谱仪(双通道)

仪器特点

体积小重量轻
紧凑的设计和微型部件的选用使色谱仪的体积和重量大大减小,更节省空间。
模块化设计
每一个色谱模块都是一个独立的气相色谱仪,模块化设计易于维护和扩展。
多通道并行处理
每个通道独立运行,分析时间一般仅为几十秒至几分钟,并行分析效率高。
完全独立模块
模块集成色谱所有功能单元,无需额外搭配主控板而完全独立运行。
多检测器
支持µFID(7cm)、µTCD (MEMS)和µPID检测器。
高灵敏度
µFID 检测器最低检测限 0.1 ppm,µTCD 检测器最低检测限1 ppm,有数十倍于传统气相色谱检测器的灵敏度。
耗气量小
仅需要少量样品气就可以进行分析,载气流量小于10 ml/min,消耗极小。
容易维护
标准化的气路和电气接口非常便于维护,经过简单培训新手也可以在数分钟内完成模块更换。

00

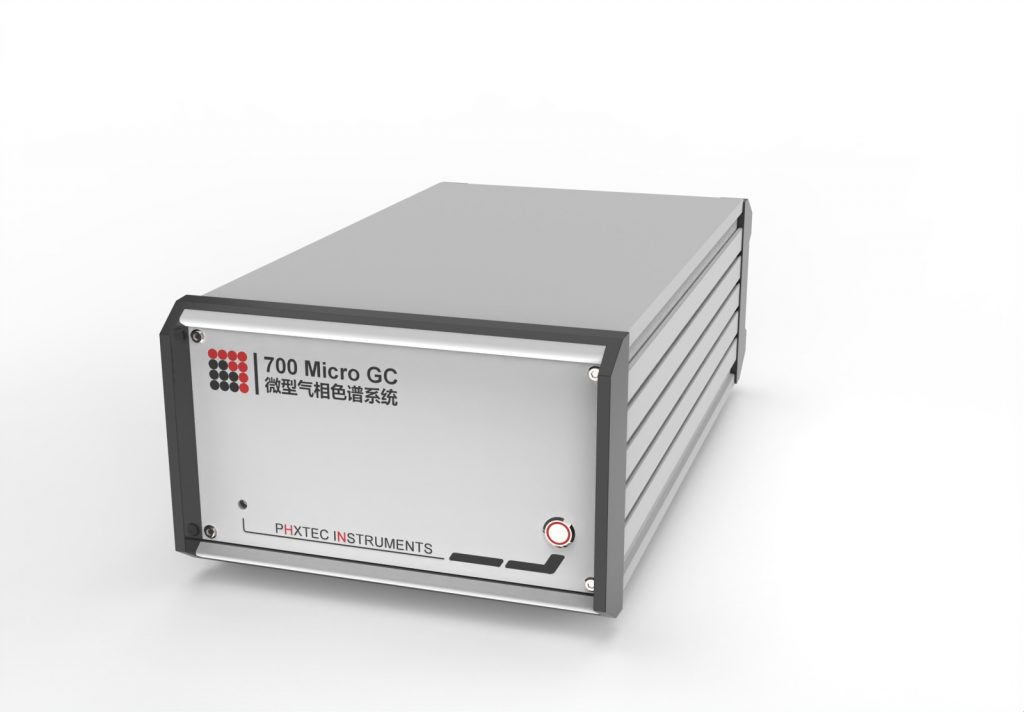

微型气相色谱模块

应用场景

实验室分析
对于生产和研究,700 Micro GC微型气相色谱可在数秒钟内完成气体样品的分析。高精度的微色谱分析系统设计使仪器的分析精度甚至优于传统台式实验室仪器。


便携检测
搭配我们成熟的便携气源和电源解决方案,便携式700 Micro GC微型气相色谱可迅速转移至现场检测,提高检测效率同时减少样品流通环节带来的误差。

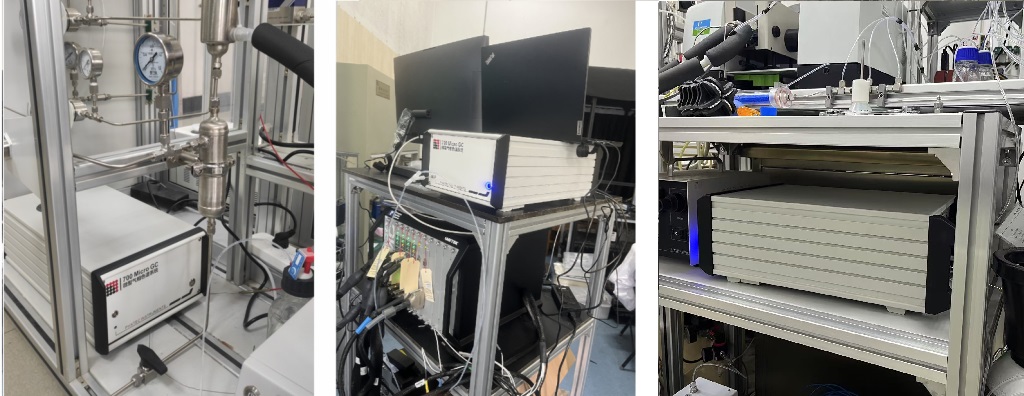

工业在线监测
极小量的载气及电力消耗使得700 Micro GC微型气相色谱可以很方便的应用于在线分析领域,在线式(防爆设计)700 Micro GC可以在采样点附近安装而无需额外搭建分析小屋。

系统集成
微型气相色谱模块重量轻、体积小,易于直接嵌入于集成系统中。标准气路、电路和通信接口使系统对接十分简单。

00

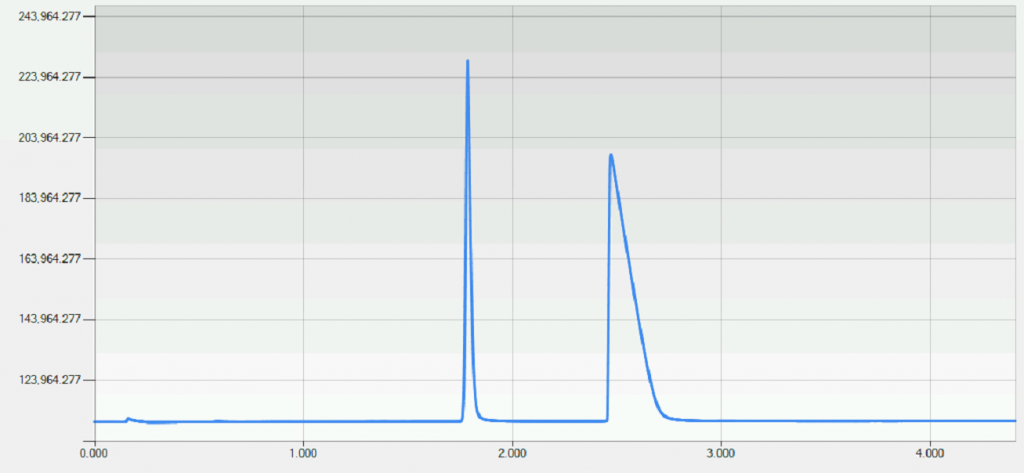

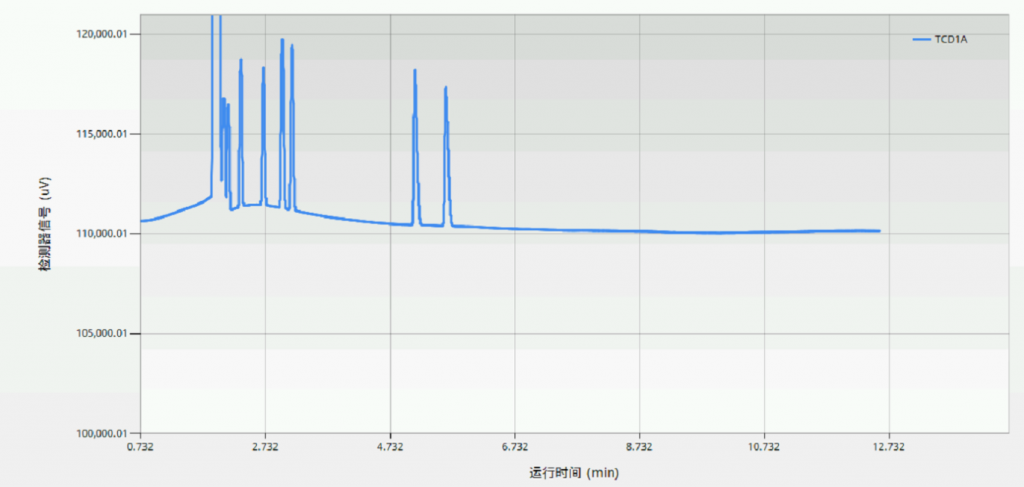

环境空气中的He(~5ppm)/Ne(~18ppm)/H2(~5ppm)/O2/N2

00

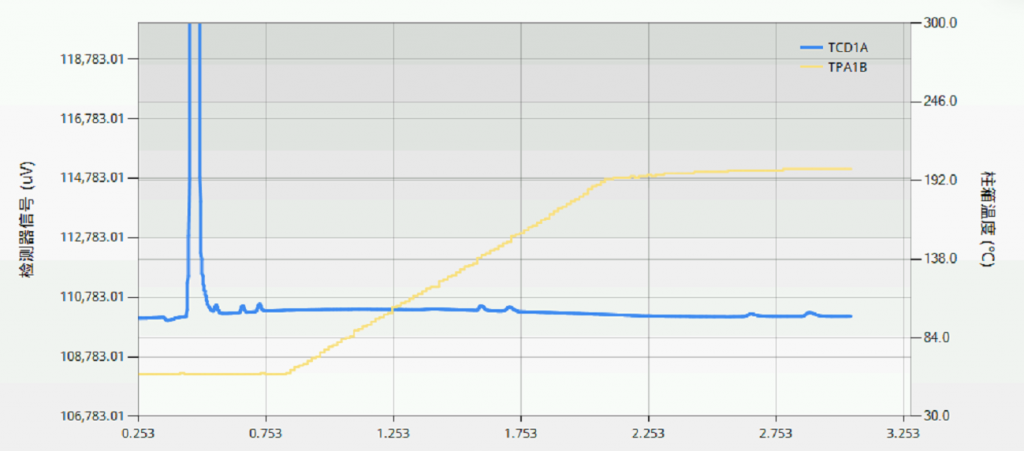

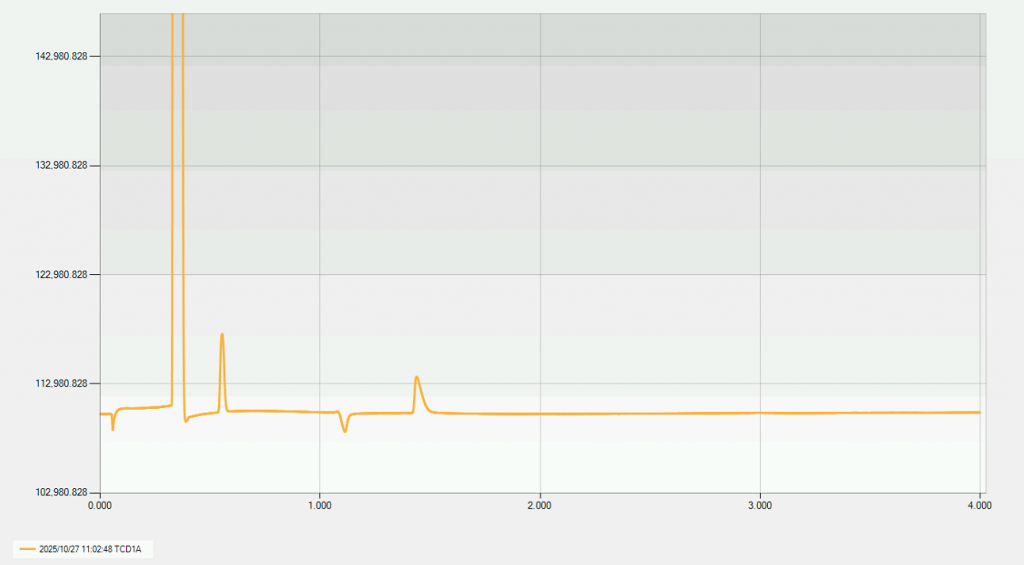

CO2(50ppm)/C2H4(2ppm)/C2H6(2ppm)/C2H2(2ppm)

技术数据

模块参数

温度区域 4路,最高250℃,控制精度0.01℃
压力控制 4路,电子压力控制,控制精度0.01psi
进样器 直通、反吹
色谱柱 毛细柱、微填充柱
检测器 µFID,最低检测限0.5ppm (STD) / 0.1ppm (PRO)
µTCD,最低检测限10ppm (STD) / 1ppm (PRO)
µPID,最低检测限1ppb
线性范围 µTCD,106
分析时间 0.5 – 10 min
重复性 ≤0.5% RSD
载气类型 氢气、氦气、氮气、氩气
通信方式 RS232、RS485
模块尺寸 250×120×89 mm
模块重量 1.2 – 1.5 Kg
电源 24VDC,最低至 10W

仪器参数

使用方式 实验室、便携或在线分析
通道数量 任意多个模块并行分析
进样方式 内置泵抽取进样或微正压注射进样
数据存储 SQL数据库、文件服务器
主机工作站 NextLab-GC
网页工作站 NextWL-Web
控制终端 电脑、平板
外部触发 多路外部信号触发动作
电源 24V DC、90 – 220V AC适配器
通信接口 网口 RJ45 、串口RS232 、无线WIFI、USB
尺寸 256×165×420mm(双通道)/ 462×165×420mm(四通道)
重量 7.5Kg (双通道)/ 12.5Kg(四通道)
工作环境 温度0 – 50℃,湿度0 – 95%

应用领域

环境挥发性气体分析 / 低浓度苯系物分析
变压器油溶解气体分析
石油 / 天然气勘探,快速录井
矿井气体分析
永久性气体分析
天然气 / 热值测定
简单到复杂的炼厂气分析
特种气体分析及质量控制
合成气及催化反应评价
沼气分析
硫化物气体分析
燃料电池气体分析
垃圾填埋气体分析
地震温泉气体分析
